SI-COMP
O SI-COMP foi desenvolvido pela NAVCON em conjunto com a PETROBRAS para permitir a interface entre as válvulas no poço e o sistema de controle localizado na plataforma. Com o SI-COMP, parte da estrutura existente pode ser reutilizada, neste caso, o cabo umbilical.
O SI-COMP pode ser dividido em três componentes principais:
-
SCS - localizado na superfície
-
SCM-COMP - localizado na árvore de Natal
-
WCT Interface - Ferramenta de validação de funcionamento do SCM-COMP
SCM-COMP
O SCM-COMP é um módulo subsea responsável por controlar e energizar válvulas no fundo do mar, garantindo a execução segura e confiável das operações. Projetado para operar em ambientes offshore, realiza a interface com sistemas de superfície, assegurando comunicação contínua, precisão no controle e alta confiabilidade ao sistema.
SCS
O SCS é um sistema instalado na E-House responsável por comunicar, monitorar e controlar o SCM-COMP no fundo do mar, garantindo operação contínua e segura. Permite a supervisão e o envio de comandos para as válvulas, assegurando troca de dados eficiente, confiabilidade operacional e integração completa com o sistema subsea.
WCT Interface
O WCT Interface é uma solução portátil desenvolvida para testar e validar o SCM-COMP antes da instalação subsea, funcionando como uma versão compacta do SCS. Com ele, é possível verificar a comunicação e o funcionamento geral do sistema de forma prática e confiável, reduzindo riscos e facilitando o processo de comissionamento.
SAS-HID - Sistema de Aquisição de Sinais Hidroacústico
Monitoramento de Poços
O SAS-HID é um sistema de monitoramento de poços abandonados desenvolvido pela NAVCON em conjunto com a PETROBRAS.
O sistema é capaz de monitorar os sensores do poço, como pressão e temperatura, e gerar alarmes quando necessário.
Alarmes em Tempo Real
Os alarmes podem ser comunicados à empresa em tempo real através do envio de uma unidade flutuante à superfície do mar, que se comunica via satélite.
O sistema foi desenvolvido para operar continuamente por até 5 anos, reduzindo as inspeções com ROV (veículo operado remotamente) no poço.
MODA - Monitoramento Óptico Direto do Arame
Monitoramento de Integridade
O MODA é um sistema voltado ao acompanhamento contínuo da integridade de risers flexíveis em operações offshore, ajudando a reduzir custos com manutenção e aumentando a confiabilidade das operações. Ao permitir uma visão mais precisa das condições estruturais, ele contribui diretamente para decisões mais seguras e assertivas.
Detecção de Falhas
Seu funcionamento utiliza sensores em fibra óptica capazes de identificar variações no comportamento mecânico dos fios de tração. Essas alterações indicam desgastes ou falhas que surgem ao longo do tempo por fatores como esforço excessivo e condições severas do ambiente. Com esse monitoramento em tempo real, é possível antecipar problemas e evitar falhas críticas com impacto operacional e ambiental.
USM - Unidade Sensora de Movimentos
Medição de Movimentos
A Unidade Sensora de Movimentos (USM) é um sistema desenvolvido para aplicações em ambientes marítimos, capaz de medir com alta precisão os movimentos de plataformas e embarcações. Utilizando sensores inerciais avançados, fornece dados confiáveis mesmo em grandes profundidades, contribuindo diretamente para a segurança e a eficiência das operações offshore.
Versatilidade de Aplicações
Com sua tecnologia de ponta e design robusto, a USM é uma ferramenta essencial para empresas que buscam precisão e confiabilidade em suas operações marítimas. Além disso, o sistema também é ideal para o monitoramento de helidecks, permitindo pousos e decolagens seguros e precisos de aeronaves em plataformas offshore.
A NAVCON tem o compromisso de oferecer tecnologia de última geração para seus clientes, e a USM é mais uma prova disso. Com sua avançada capacidade de medição e confiabilidade, esse produto é uma solução inovadora e eficaz para empresas que atuam em ambientes marítimos desafiadores.
SMET - Sistema de Monitoramento de Estaca-torpedos
As estacas torpedo são utilizadas como pontos de ancoragem para estruturas flutuantes, como FPSOs, bóias SPM, etc.
Este é o método de amarração mais utilizado no Brasil e consiste no lançamento da estaca torpedo a partir de uma altura predefinida no fundo do mar, para que a estaca torpedo penetre no solo.
O Sistema de Monitoramento de Estacas Torpedo (SMET) é utilizado para monitorar a velocidade e o ângulo final da estaca torpedo, que são informações cruciais para este método de amarração.
Monitoramento de Dados Críticos
O Sistema de Monitoramento de Estacas Torpedo (SMET) realiza a aquisição de dados criticos para lançamento de estacas torpedo como velocidade, velocidade de impacto, profundidade de perfuração e do ângulo final da estaca durante sua instalação, fornecendo dados essenciais para garantir a precisão e a confiabilidade do método de amarração.
Observatório Submarino
Monitoramento Contínuo Submarino
O Subsea Observatory é uma plataforma submarina desenvolvida para aplicações que exigem monitoramento contínuo e confiável no ambiente offshore. Instalado diretamente no leito marinho, o sistema realiza a aquisição de dados no ponto de interesse por longos períodos, permitindo o acompanhamento preciso de variáveis ambientais e operacionais.
Detecção de Hidrocarbonetos
Projetado para operações críticas, o sistema foi aplicado com sucesso no monitoramento de hidrocarbonetos, permitindo a identificação de variações e possíveis vazamentos ao longo do tempo. Sua operação autônoma garante coleta contínua de dados, aumentando a segurança e a confiabilidade das análises em campo.
Operação Autônoma Prolongada
Com capacidade de operação independente, o Subsea Observatory pode permanecer instalado por longos períodos sem intervenção, realizando monitoramento contínuo com alta integridade de dados. Essa característica reduz a necessidade de inspeções frequentes e otimiza custos operacionais em ambientes subsea.
SMEES - Monitoramento de Esforços em Estruturas Submarinas
O SMEES é uma solução avançada da NAVCON para monitoramento de esforços em estruturas submarinas, combinando precisão, autonomia e robustez para garantir a integridade e a segurança de ativos críticos em ambientes offshore.
O SMES foi desenvolvido para entregar medições altamente precisas de esforços em estruturas críticas, como goosenecks, mesmo nas condições mais severas do ambiente submarino. Utilizando strain gauges elétricos de alta confiabilidade, o sistema é capaz de operar em profundidades de até 3000 metros, garantindo desempenho consistente e dados confiáveis onde a integridade estrutural é essencial.
Monitoramento Preciso em Ambientes Extremos
Projetado para máxima eficiência operacional, o SMES possui arquitetura autônoma com alimentação por baterias internas, eliminando a necessidade de intervenções constantes. Sua capacidade de conexão com múltiplos sensores permite o monitoramento simultâneo de diferentes pontos da estrutura, proporcionando uma visão completa e detalhada do comportamento estrutural ao longo do tempo.
Inteligência Embarcada e Operação Autônoma
Ao registrar continuamente variações de tensão e deformação, o SMES permite a detecção precoce de anomalias, reduzindo riscos e evitando falhas catastróficas. Com dados confiáveis e de alta resolução, operadores e engenheiros ganham suporte estratégico para decisões rápidas e assertivas, elevando os padrões de segurança e eficiência em operações offshore.
Segurança Estrutural e Tomada de Decisão Proativa
RRMS - Sistema de monitoramento de riser rígido

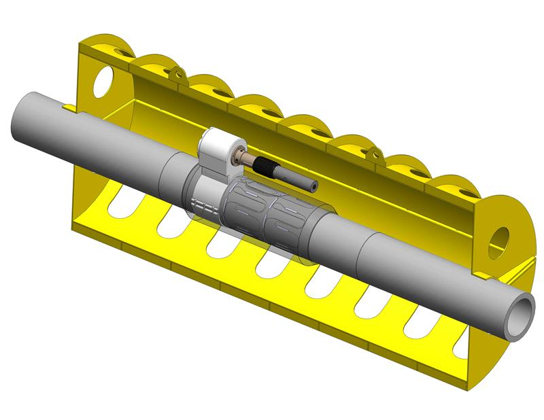

O Rigid Riser Monitoring System (RRMS) é uma solução de alta tecnologia desenvolvida pela NAVCON para o monitoramento contínuo da integridade estrutural de risers rígidos. Utilizando sensores de fibra óptica (FBG - Fiber Bragg Grating), o sistema é capaz de fornecer dados críticos em tempo real, garantindo a segurança operacional em ambientes críticos.
Com uma configuração robusta de 40 sensores integrados, o RRMS monitora simultaneamente variáveis de tensão e temperatura, permitindo uma análise precisa do comportamento do ativo sob as condições dinâmicas do oceano.
Precisão e Tecnologia FBG
A aplicação da tecnologia de Redes em Fibra de Bragg (FBG) confere ao RRMS uma precisão inigualável e total imunidade a interferências eletromagnéticas.
O sistema processa dados complexos para determinar com exatidão:
-
Tensão Axial: Monitoramento de carga vertical para prevenir falhas estruturais.
-
Momento Fletor: Identificação de esforços de flexão que afetam a vida útil do riser.
-
Temperatura Externa: Leitura térmica contínua para compensação de dados e análise ambiental.
Segurança e Continuidade Operacional
O RRMS é uma ferramenta estratégica para operadoras que buscam maximizar a disponibilidade de seus ativos e mitigar riscos ambientais. Ao fornecer um monitoramento contínuo e preciso, o sistema permite uma transição do modelo de manutenção reativa para uma estratégia baseada em dados reais, essencial para a gestão de integridade a longo prazo.
